Stavební díly

Jak postavit stavbu

 Základním stavebním dílem průlezek Faber je panel.

Popis obrázku s panelem:
A - díry se závitem pro přímou montáž šroubu,
B - díry bez závitu pro montáž pomocí šroubu a matice, C - otvory pro zpevňující sadu kolíků

panel popsaný

Jednotlivé stavební díly mohou obsahovat suky, které však nemají vliv na jejich funkčnost!

Na koncích má panel čtyři závitové díry pro šrouby. Tyto závitové díry slouží pro upevnění spojek. K takovému propojování stačí pouze šrouby bez matic. Spojky vkládej zevnitř panelu a stejně tak i šrouby k upevnění spojky, jako je na tomto obrázku:

nasazeni_spojek_T1_T2_T3



 Do závitových děr patří: šroub šroub 35  spojka T1 T1 , T2 T2 , T3 T3 a E1 E1 (pozor – tato spojka je tvořena z dvou protikusůNikdy nepoužívej pouze jednu polovinu spojky E1!!!)

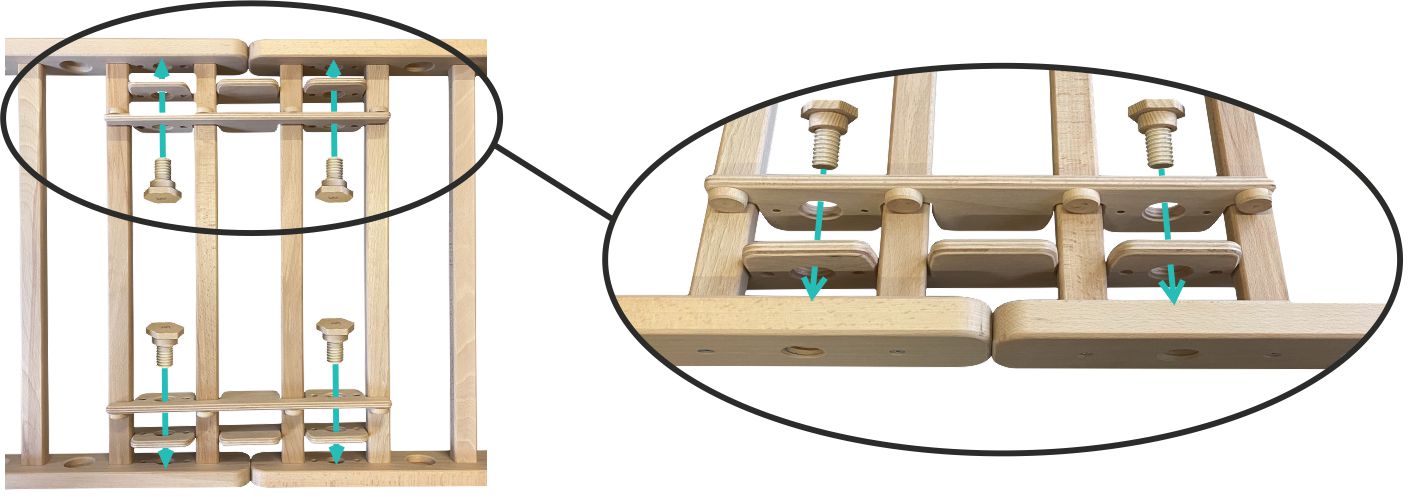

Zde je ukázka montáže spojky E1:

montáž spojky E1

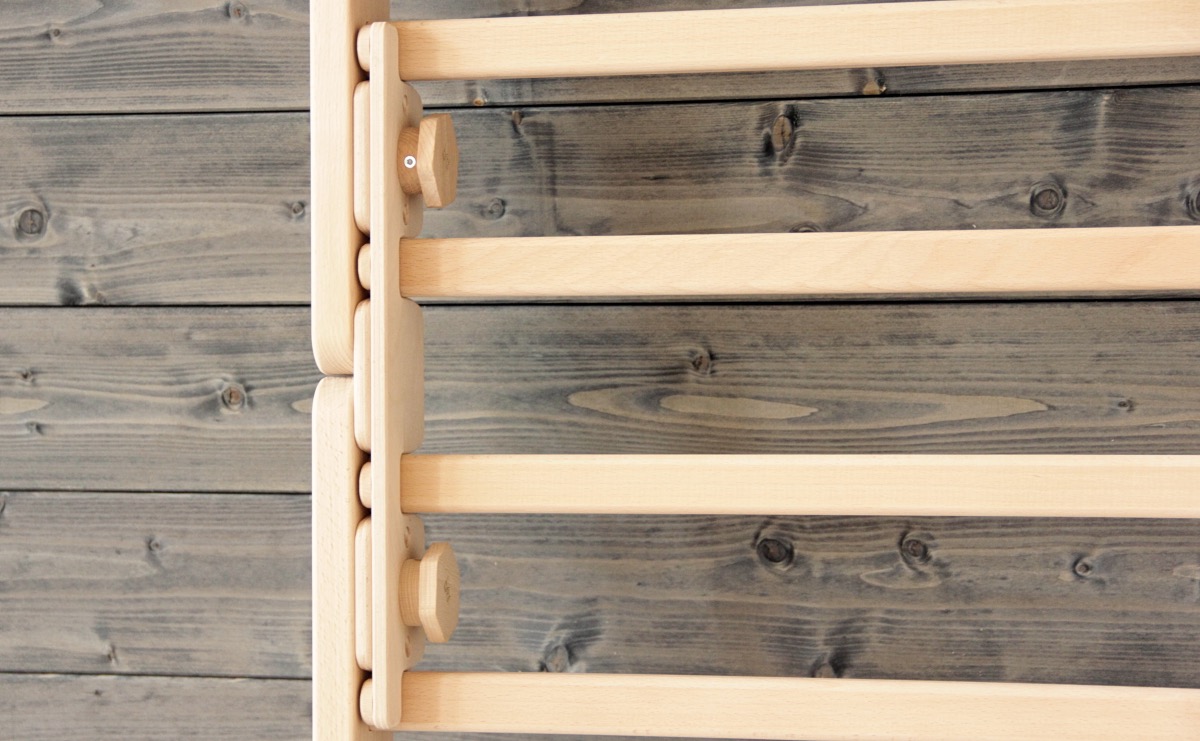

Spojka E1 spojuje dva panely na sebe. Jedna spojka je tvořena ze dvou dílů. Pro spojení dvou panelů potřebuješ jeden pár spojek E1.

E1_2020 (1)

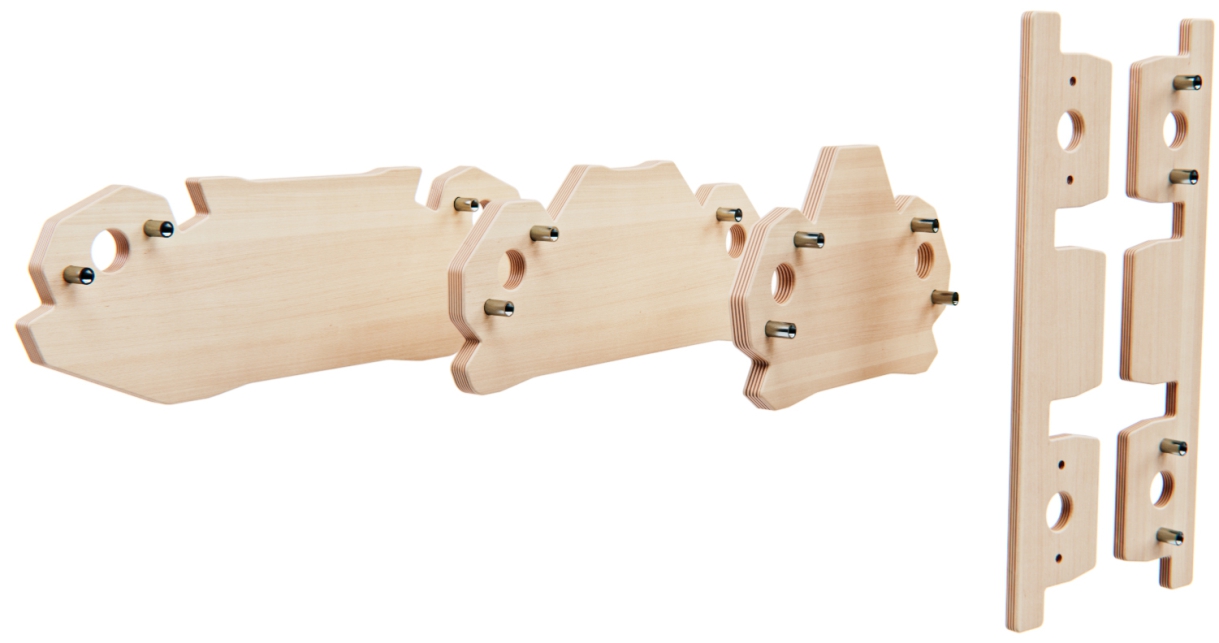

Všechny spoje vytvořené těmito spojkami můžeš vyztužit sadou zpevňujících kolíků vymezovací kolíky . Eliminují vůle v místě spoje a zamezí vymačkání závitu šroubu při dlouhodobém a vysokém zatížení spoje. Takto vypadají spojky osazené zpevňujícími kolíky:

spojky s kolíky

POZOR: Kolíky nejsou nutnou součástí staveb, používají se zřídka.

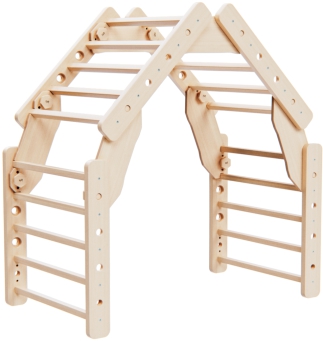

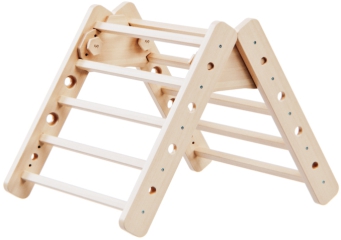

Těmito spojkami postavíš základní stavby, jako například tyto:

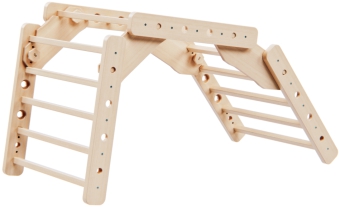

malý pikler trojůhelník           panter           domeček



Základní stavby můžeš různě rozšiřovat a propojovat. K tomu slouží zbylé prostřední čtyři díry v panelu. Díry jsou bez závitů a slouží k propojování panelů vedle sebe, nebo jsou pro rohové spojky. K takovému propojování potřebuješ šrouby i matice

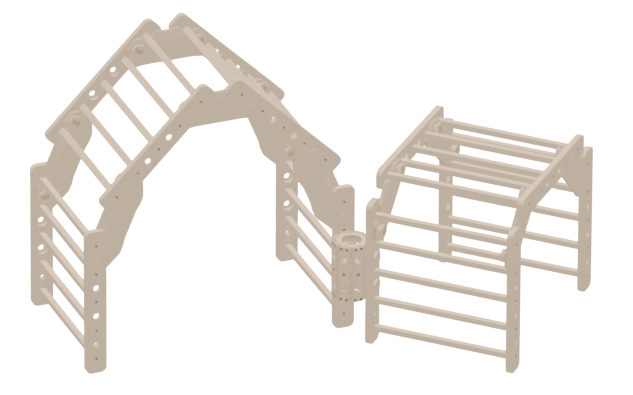

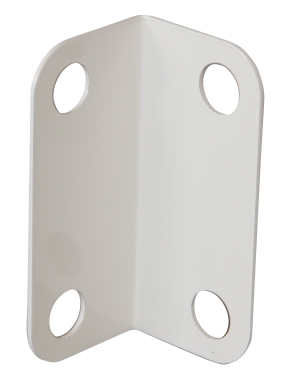

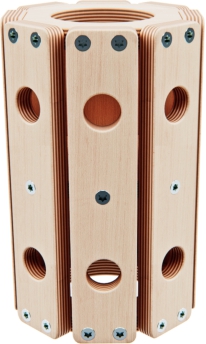

Jsou to spojky C1 C1  nebo O1 O1 :

příklad O1_1

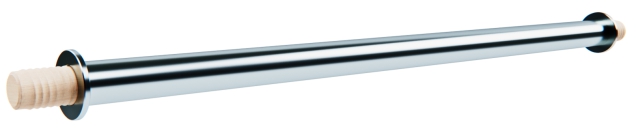

Panely či samotné stavby můžeš mezi sebou propojovat nerezovými tyčemi nerezová tyč , které se instalují taktéž do děr bez závitu pomocí matice na každé straně. Nerezová tyč v podstatě nahrazuje panel.

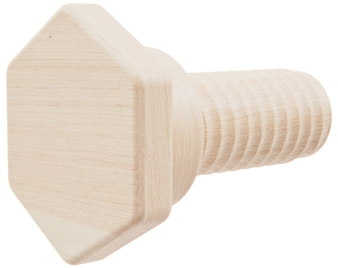

Některé složitější stavby vyžadují překrytí dvou spojek přes sebe. Například T2 přes E1, nebo E1 přes H1 a další kombinace. V těchto případech budeš potřebovat dřevěný šroub 50  šroub 50

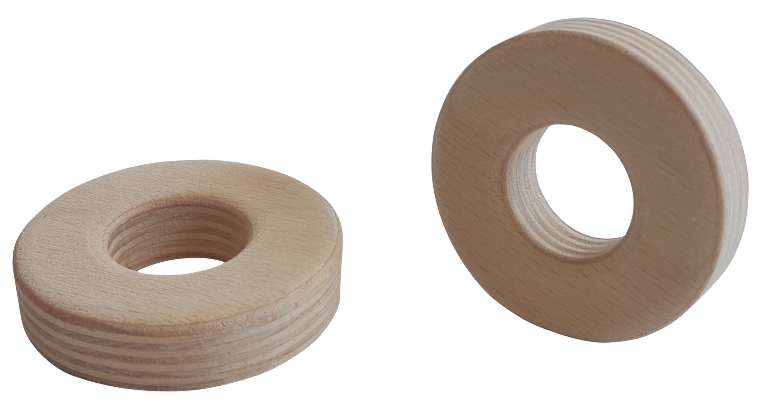

Popis obrázku dvou spojek přes sebe: A - šroub 35, B - šrouby 50, C - podložka podložka 15mm obrazek 2, která není podmínkou.

 dve_spojky_pres_sebe

 Další stavební díly

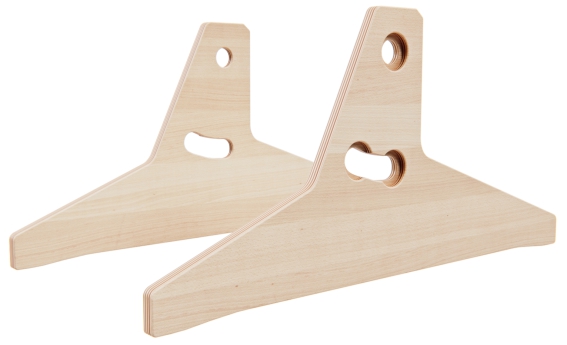

Spojka S1 S1 slouží ke vzpřímení pouze jednoho panelu v prostoru. Pro instalaci těchto spojek na panel budeš potřebovat 2 x šroub 35, 2 x šroub 50 a 2 x matici. Pro naklopení panelu pouze povolíš 2 x šroub 35. Při používání musejí být všechny šrouby a matice vždy pevně dotažené.

Spojka F1  F1  vyřeší problém s podlahovou lištou.

montaz_spojky_f1



Vzpěry H1  vzpěra hrazdy H1  několikanásobně zpevní hrazdy.



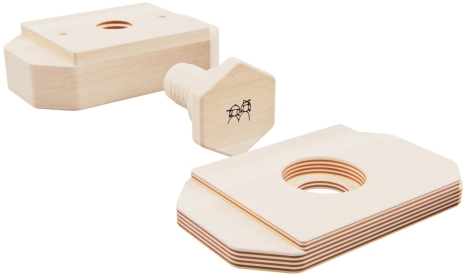

S pomocí spojky na zeď W1  W1  můžeš v okamžiku připevňovat stavby ke zdi.
