Montáž spojky W1









Nejprve zjisti, z jakého materiálu je vyrobena stěna, na kterou se chystáš Faber nainstalovat.

Na tomto základě si v našem obchodě můžeš vybrat ze tří druhů sad pro připevnění spojky W1 na stěnu:

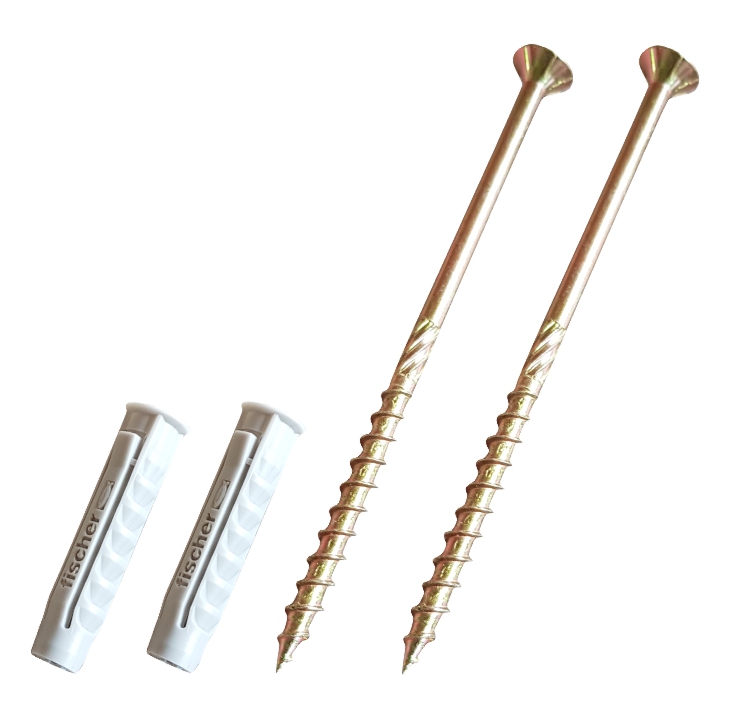

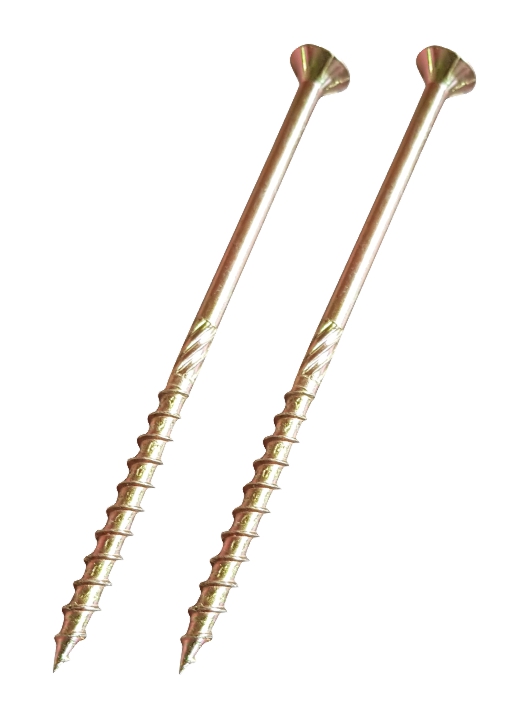

sada spojovacího materiálu pro W1 monráž do masivu   sada spojovacího materiálu pro W1 monráž do zdiva   spojovací materiál pro W1 do sádrokartonu

Pokud máš problém s připevňováním předmětů pomocí podobných hmoždinek do vašich zdí, nebo chceš montovat průlezky Faber například ven pod přístřešek na omítku zateplenou polystyrenem, vezmi spojku W1 a poraď se o vhodném kotevním materiálu s nejbližší specializovanou prodejnou pro spojovací materiály, nebo ti poradí v každém dobrém železářství.

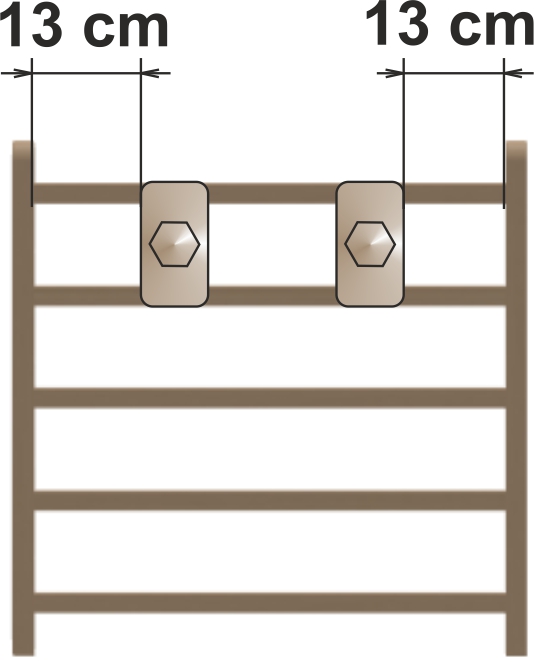

Pokud budeš montovat 2 ks spojky W1 vedle sebe pouze pro jeden panel, musíš dodržet mezi vnitřní stranou panelu a krajem spojky W1 13 cm, jako je na tomto obrázku:

umístění W1 - 1

Pokud tuto mezeru nedodržíš, omezíš možnosti instalace doplňků na panel.

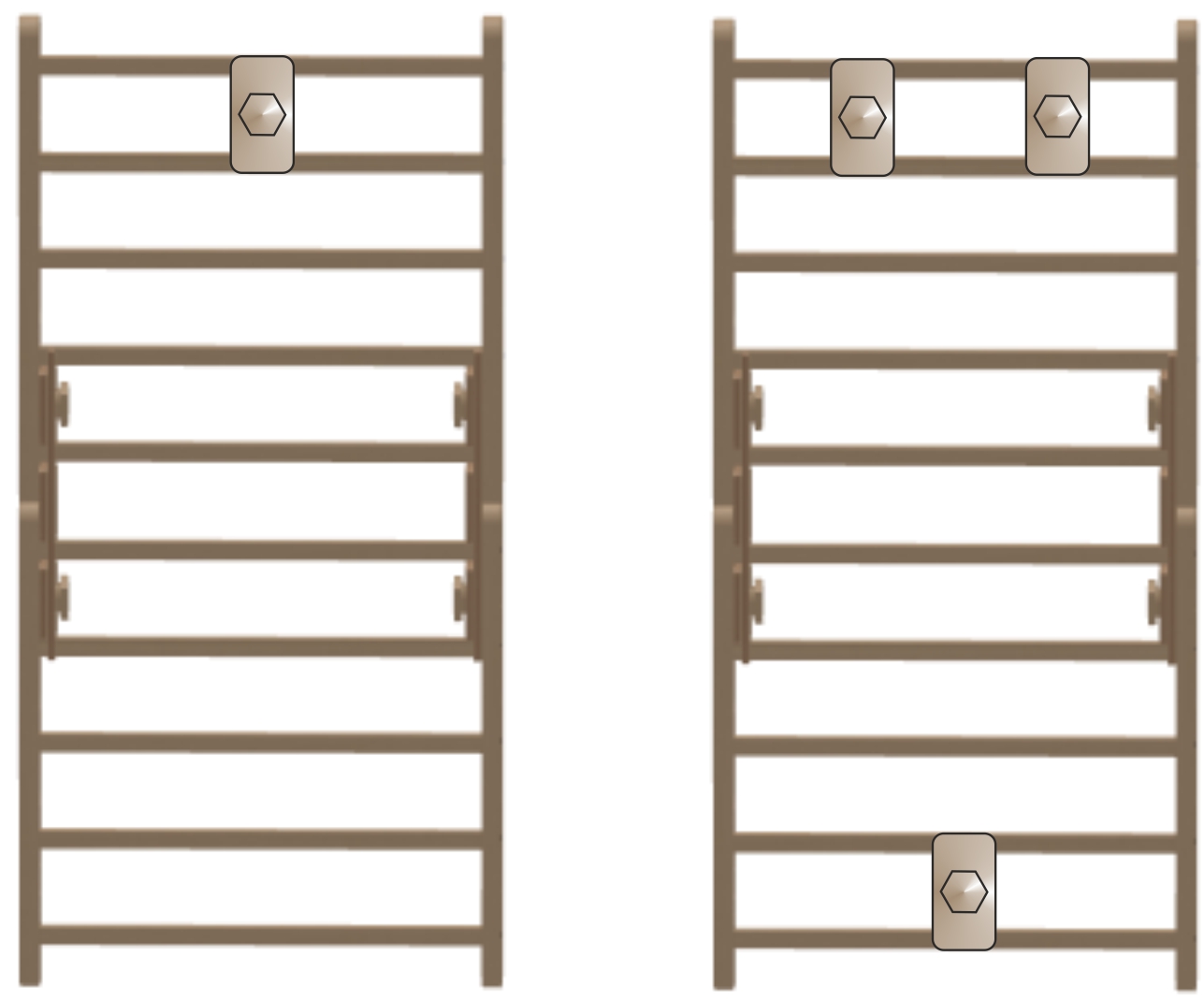

Pro malé stavby ze dvou panelů pouze na zeď postačí instalace jedné spojky W1. Pro větší stabilitu a vyšší nosnost doporučujeme 2 ks spojek W1 nahoru a dolu na stavbu. Oba dva případy jsou znázorněny na tomto obrázku:

umístění W1 - 2

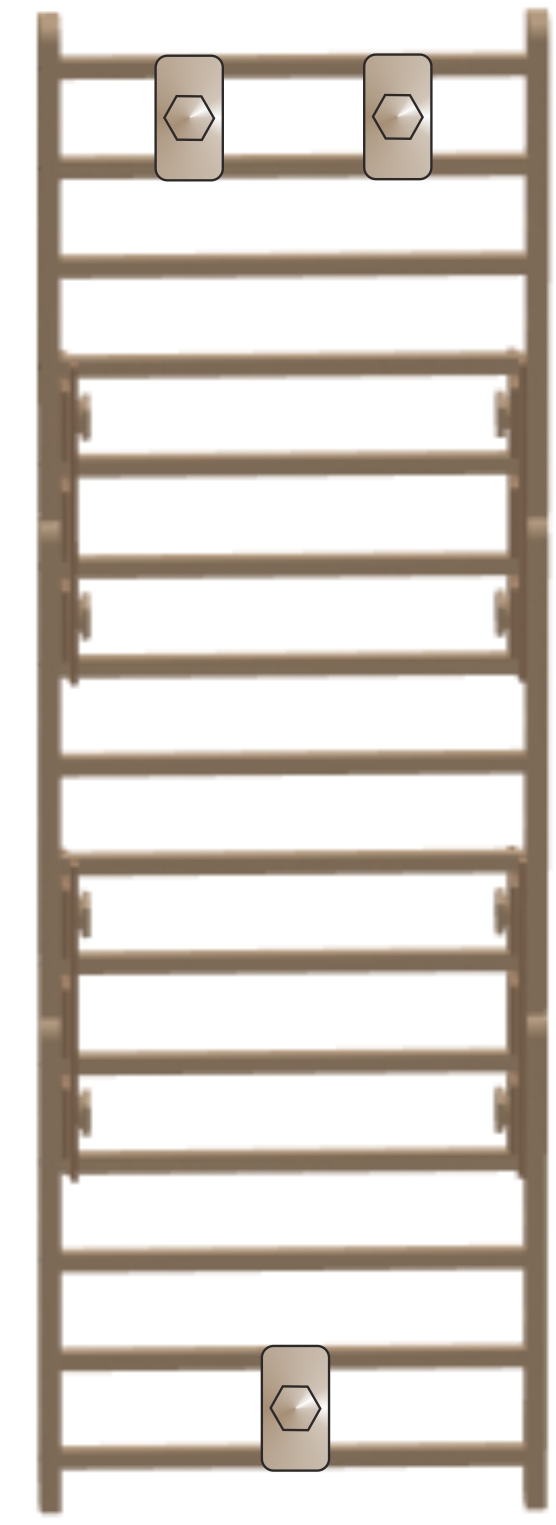

Pro nejběžnější stavby ze tří panelů doporučujeme umístit spojky W1 dle tohoto obrázku:

umístění W1 - 3

Pro stavby ze čtyř panelů doporučujeme umístit spojky W1 dle tohoto obrázku:

umístění W1 - 4

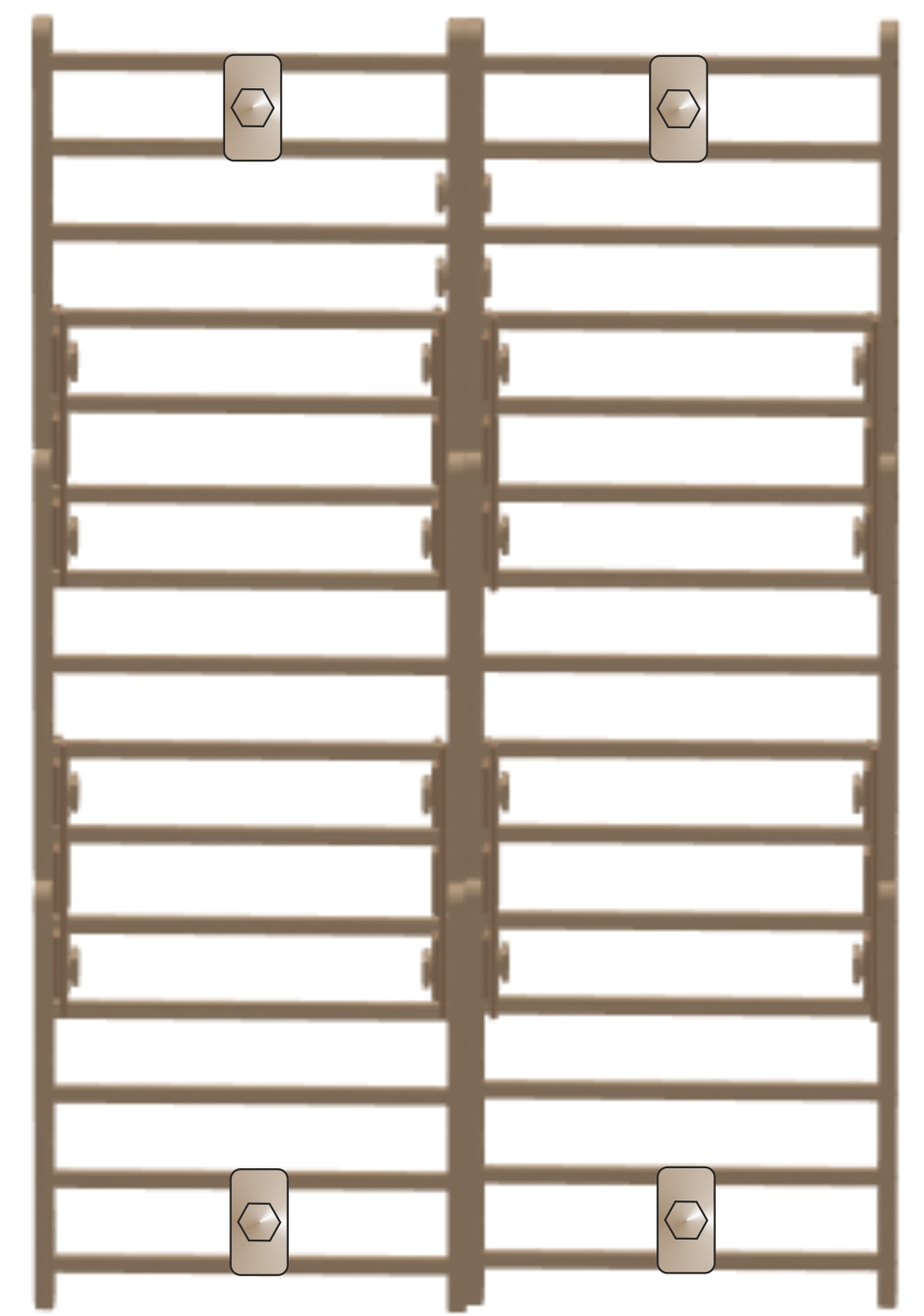

Pro stavby propojené mezi sebou doporučujeme rozmístění spojek W1 dle tohoto obrázku:

umístění W1 - 5

Pokud si nejsi jistý tím, jak správně rozmístit spojky W1 pro stavbu, rádi ti poradíme v e-mailu.



Pevnostní popruh pevnostní popruh slouží k naklopení dvou, tří nebo čtyř panelů spojených spojkami E1 na šikmo ke zdi. Na zeď se pevnostní popruh zahákne do spojky W1, kterou je potřeba vždy dotáhnout, a tím zafixovat v ní sevřený pevnostní popruh. Na straně panelu se pevnostní popruh zahákne za dlouhé šrouby, které musí být zašroubovány 2 až 2,5 cm do závitu v panelu.

Prvním způsobem je uvázání popruhu "na dlouho", jako je tomu na těchto obrázcích:

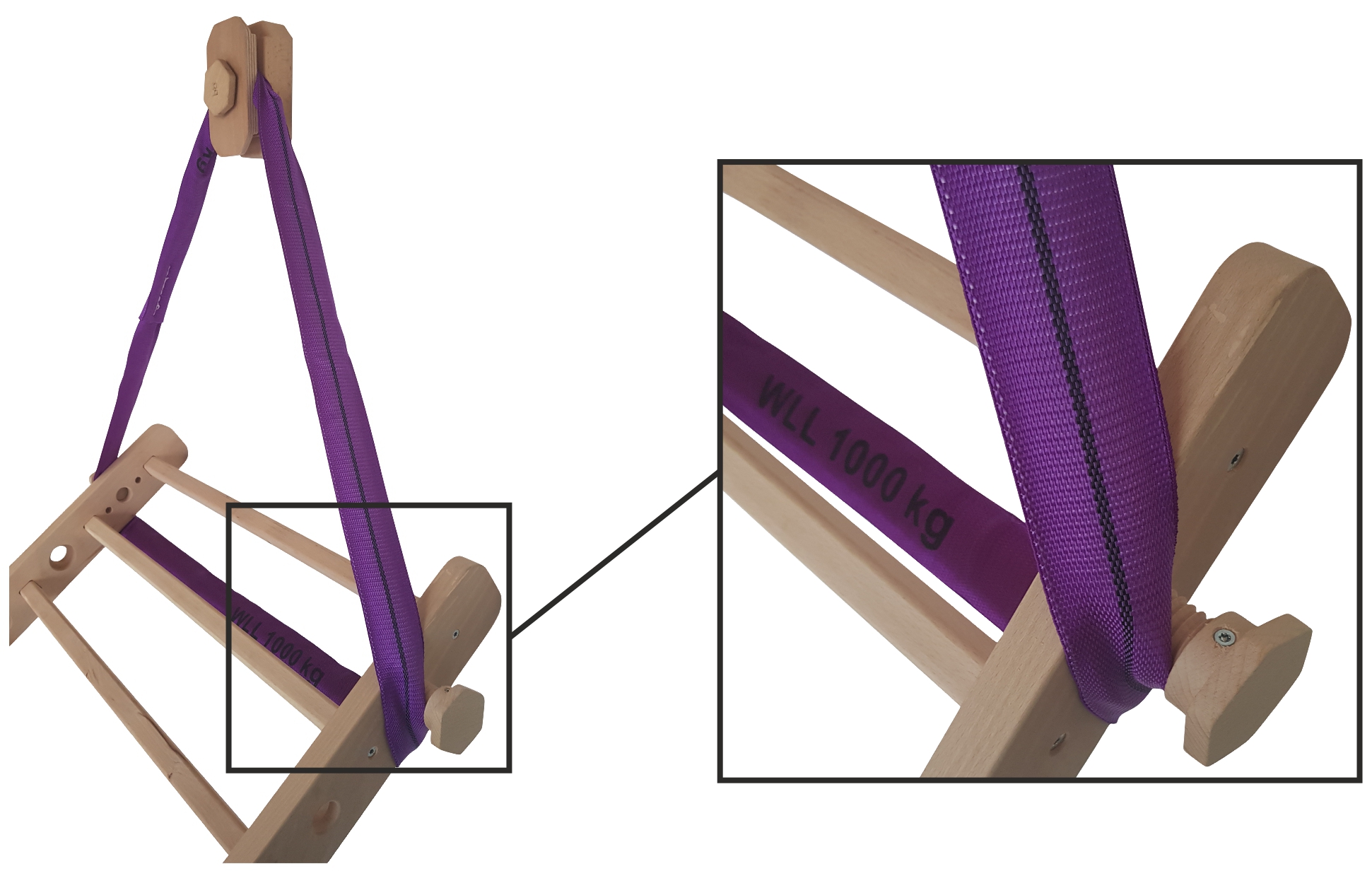

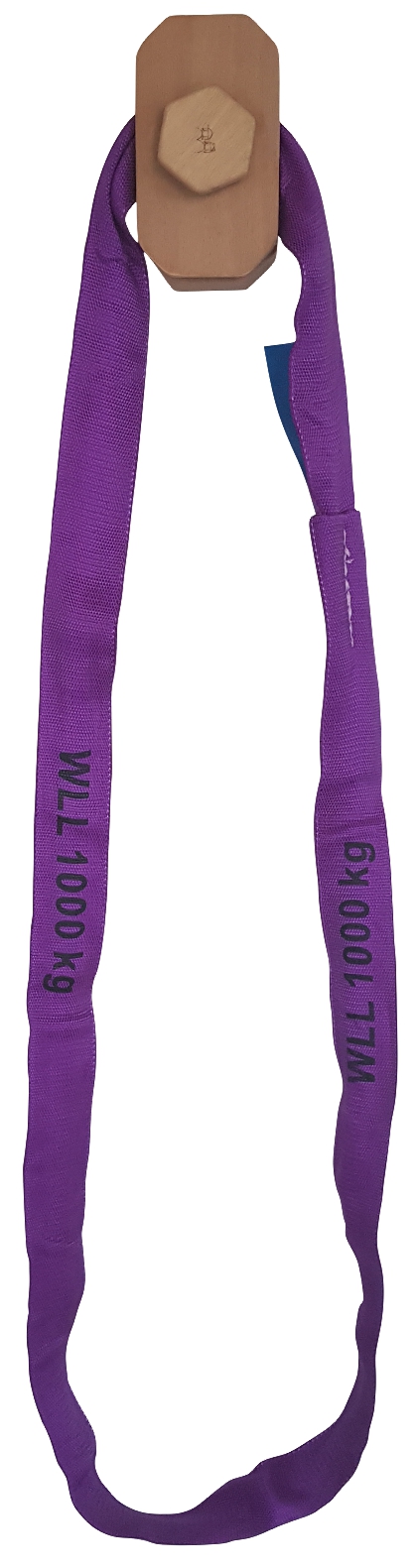

W1 a pevnostní popruh 4         W1 a pevnostní popruh          w1 pevnostní popruh 1

Druhým způsobem je uvázání popruhu "na krátko", jako je tomu na těchto obrázcích:

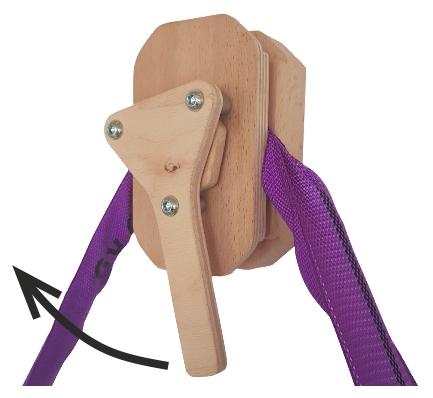

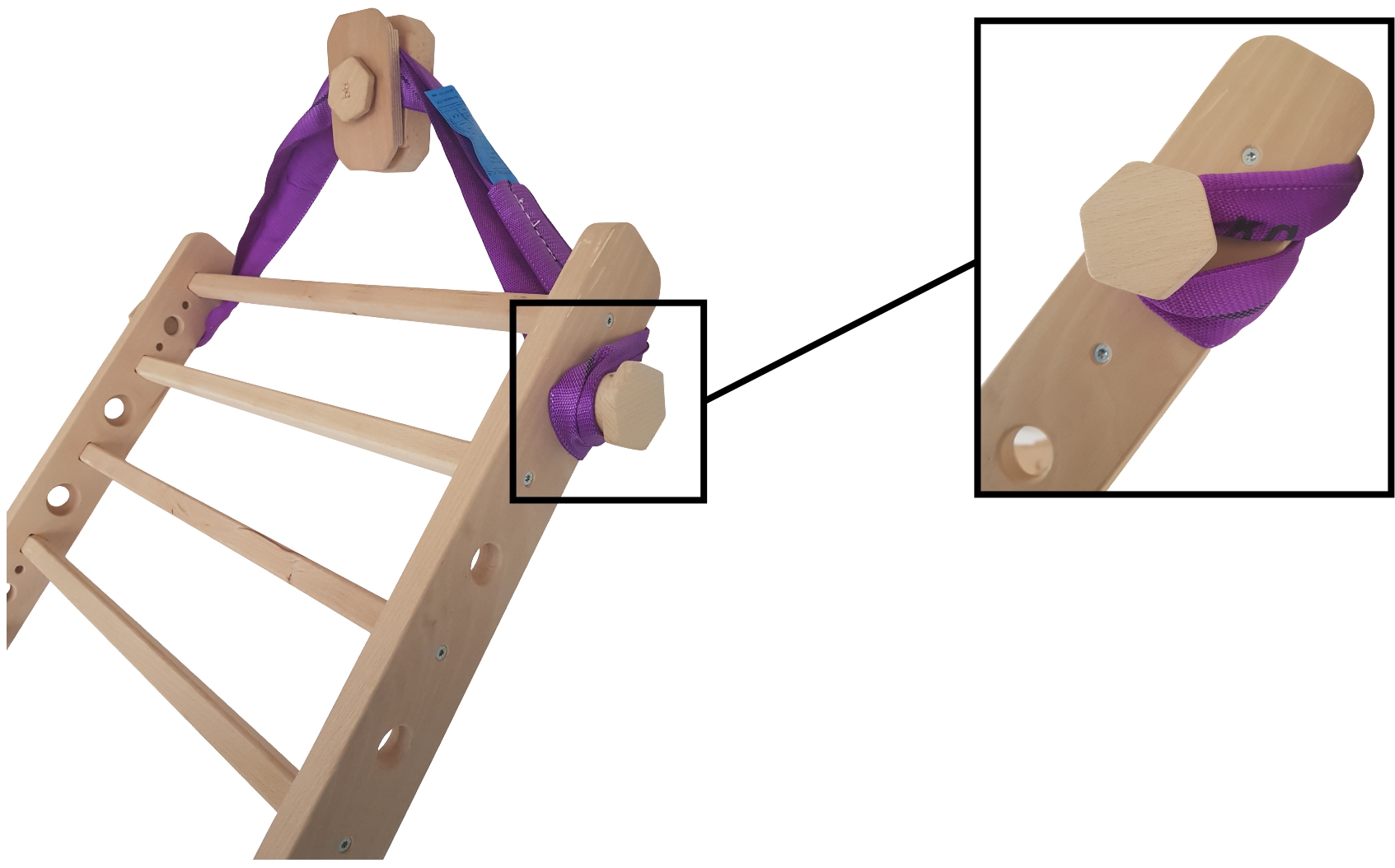

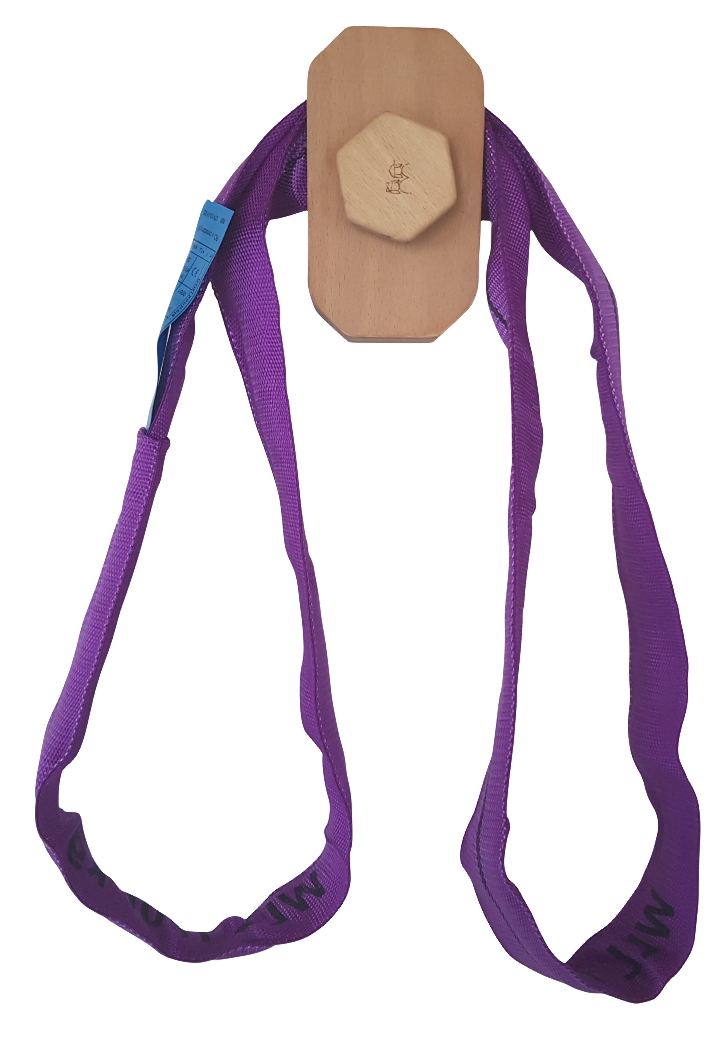

W1 a popruh 3        W1 a pevnostní popruh        w1 pevnostní popruh 2



Pro snadné dotažení a povolení šroubů nebo matic budeš potřebovat dřevěný klíč  klic_mini . Šrouby utahuj s citem do mírného přetlaku. V případě kombinace šroubu a matice budeš potřebovat na utažení či povolení klíče dva.
